DJI 카메라 드론 Fakra 암(90도) 커넥터 Z형 | SH-Link

Fakra 암(90도) 커넥터 Z형은 테스트 및 진단 장비, 자동차 통신 시스템, 카 오디오 시스템에 사용됩니다. 이 커넥터는 RG174, RG316, RG58, LMR200 및 기타 케이블과 호환됩니다.

커넥터는 DC-6GHz 주파수에서 작동합니다. 임피던스는 50옴입니다. 작동 온도: -40℃～+85℃

커넥터 소재: 셸: 니켈 도금 황동; 절연체: PTFE; 외부 셸: PA66+30%GF; 센터 핀: 금도금 베릴륨 구리; 구리 튜브: 니켈 도금 황동; 클램핑 링: 베릴륨 구리

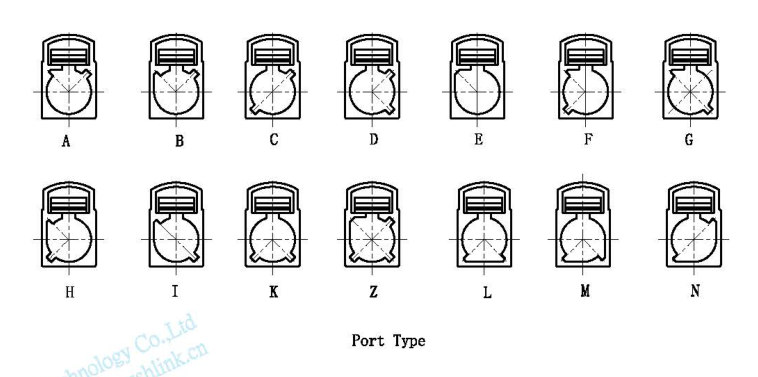

이 FAKRA 커넥터는 A, B, C, D, E, F, G, H, I, K, Z, L, M, N 등 14가지 사이즈로 제공됩니다. 각 사이즈는 다른 색상에 해당하며, 다른 사이즈는 호환되지 않습니다.

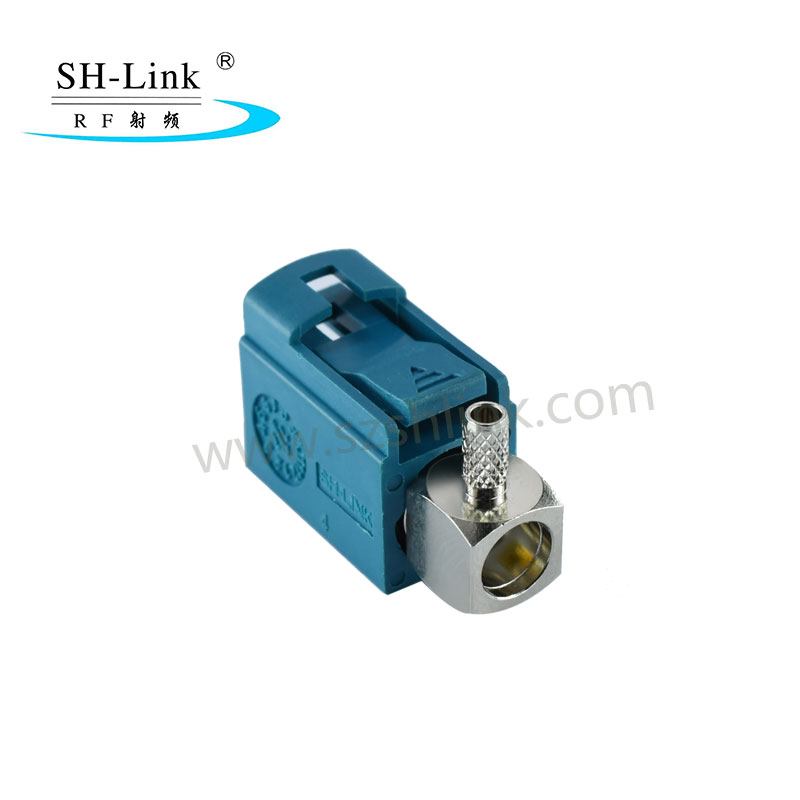

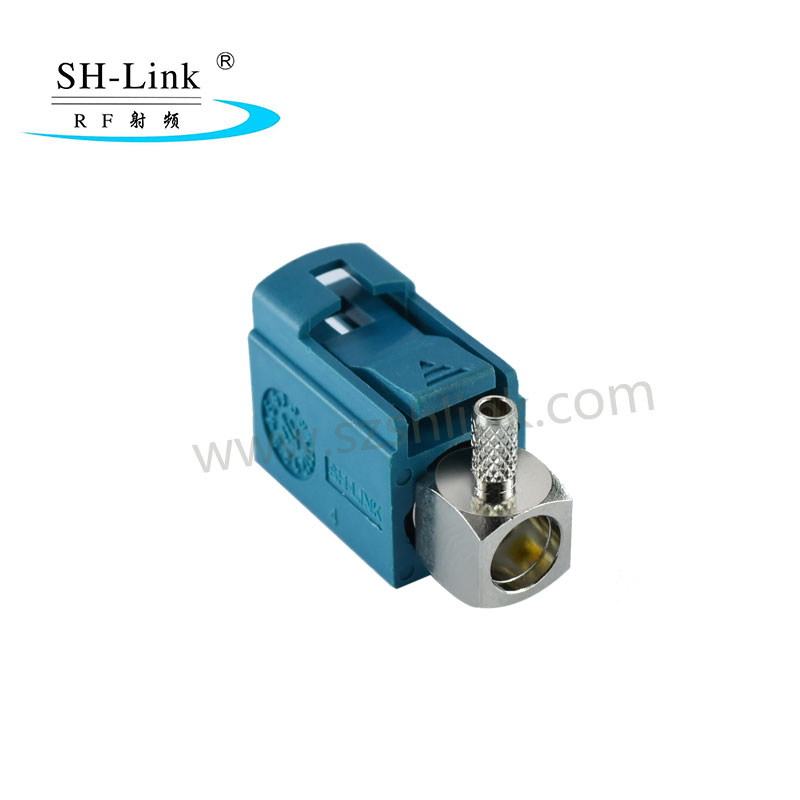

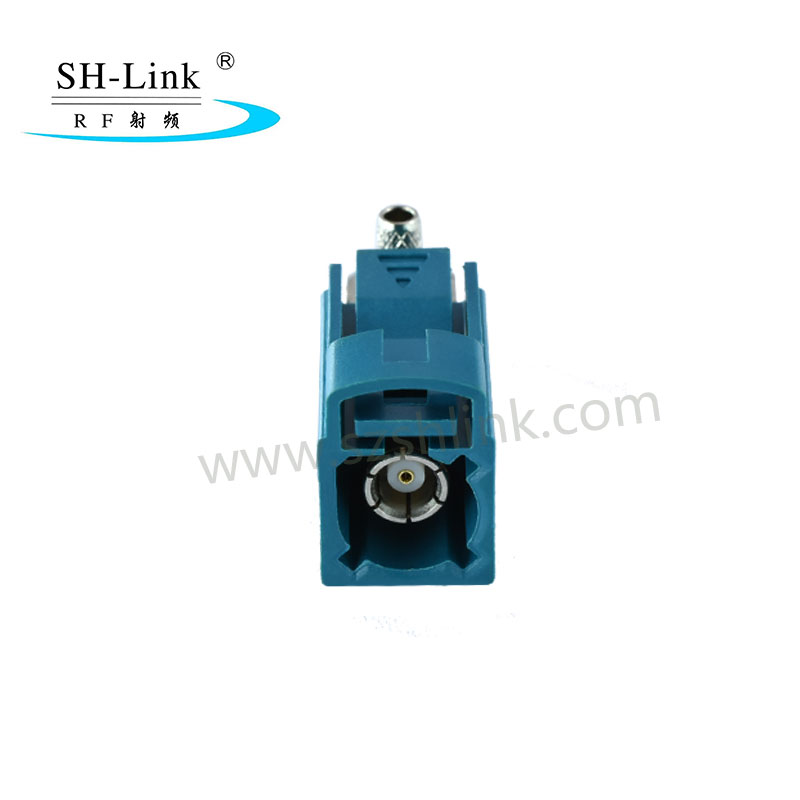

이미지에 나와 있는 제품은 Z 타입으로, 고품질 대량 생산이 가능합니다. 또한, 합리적인 가격으로 맞춤 길이와 사이즈를 제공하여 안전성과 신뢰성을 보장합니다. 언제든지 문의해 주세요.

지금 문의 보내기

상품명

FAKRA 암(90°) 커넥터

원산지

중국 광둥성

상표명

SH-링크

모델 번호

SHM.900.0003-4.Z

신청

자동차

자격증

ISO9001, IATF16949, ISO14001

케이블

RG174 / RG316

지금 문의 보내기

产品详情
회사소개

제품 설명

주요 특성:

색상과 구조를 갖춘 이중 잠금, 바보 방지 어셈블리.

커넥터는 캡으로 보호됩니다.

조립이 쉽습니다.

커넥터와 캡 사이의 많은 차이점.

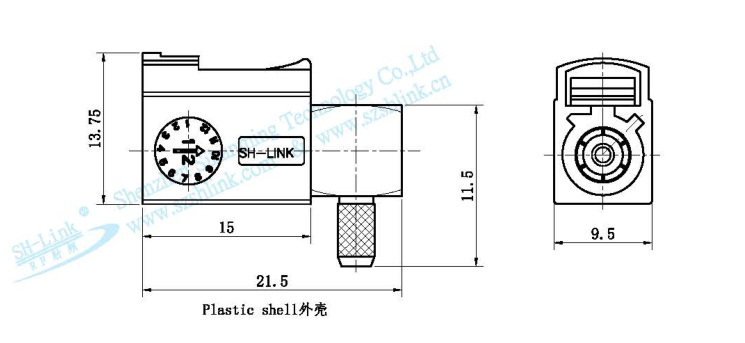

사양 도면

다른 모델

제품 세부 정보

제품 기술적인 특성:
신체	황동, Ni 도금
소켓	베릴륨 구리, 금도금
핀 연락처	놋쇠
절연체	PTFE
크림프 페룰	황동, Ni 도금
오링	베릴륨-구리
껍데기	PA66+30%GF

기술적 인 특성:
임피던스	50옴
주파수 범위	0~4GHz
내전압	1000V(실효값)
접촉 저항
센터 연락처	≤ 20m
외부 접점	≤10m
단열재	≥1,000MΩ
VSWR	DC - 2GHz<1.2

기계적 특성:
집회	잠김
내구성	≥ 500 사이클
온도	-40 ~ +85°C
