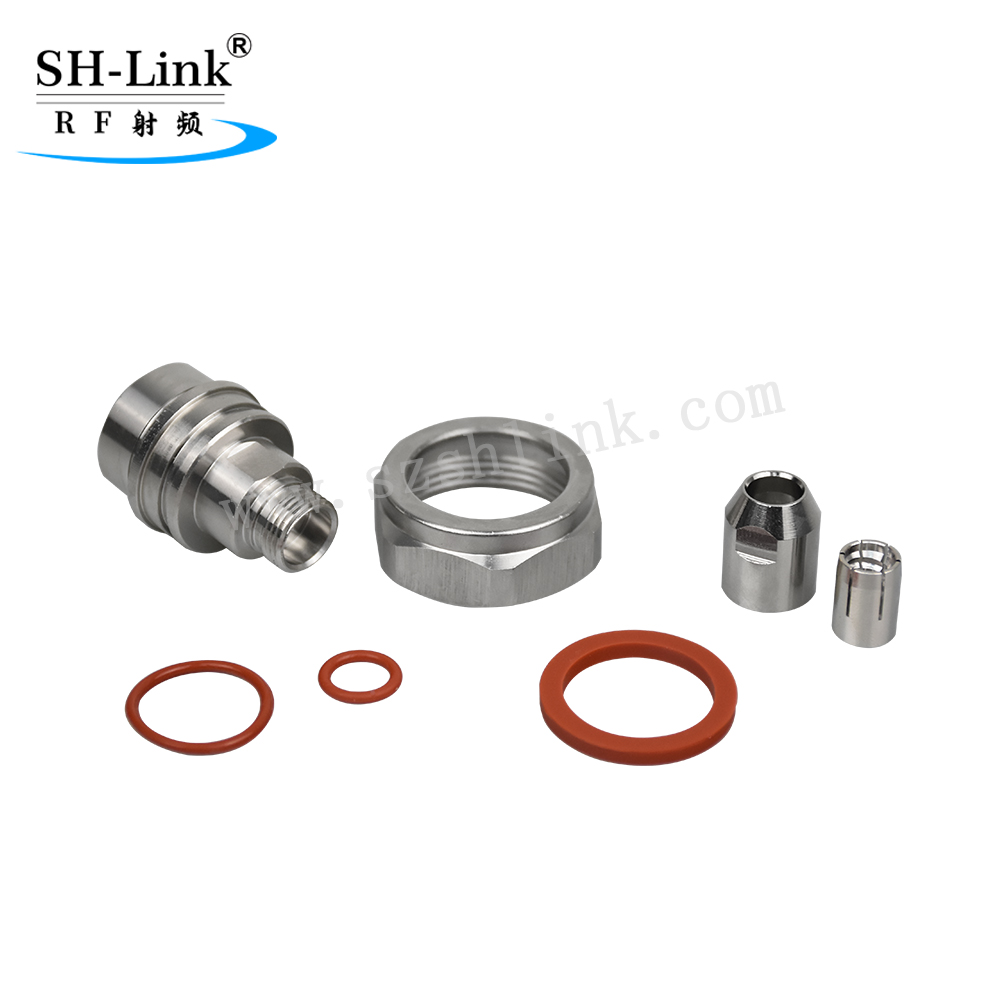

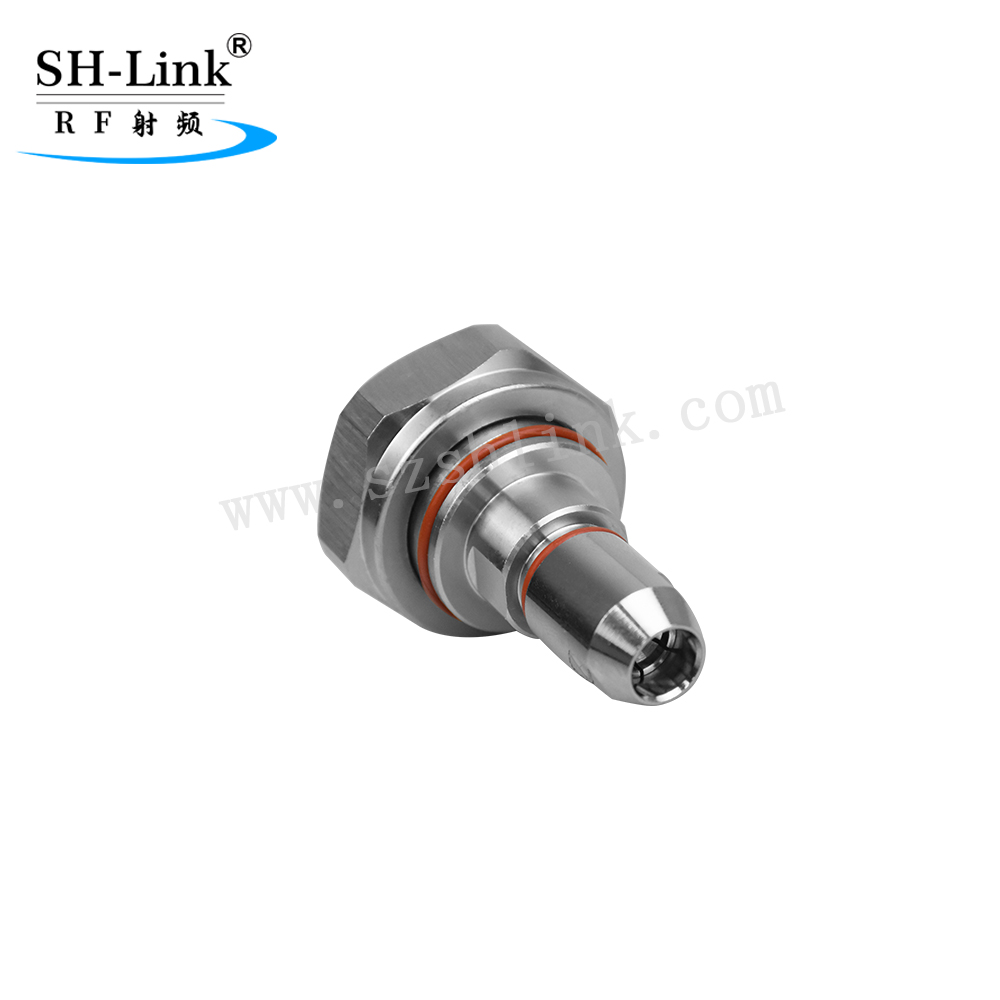

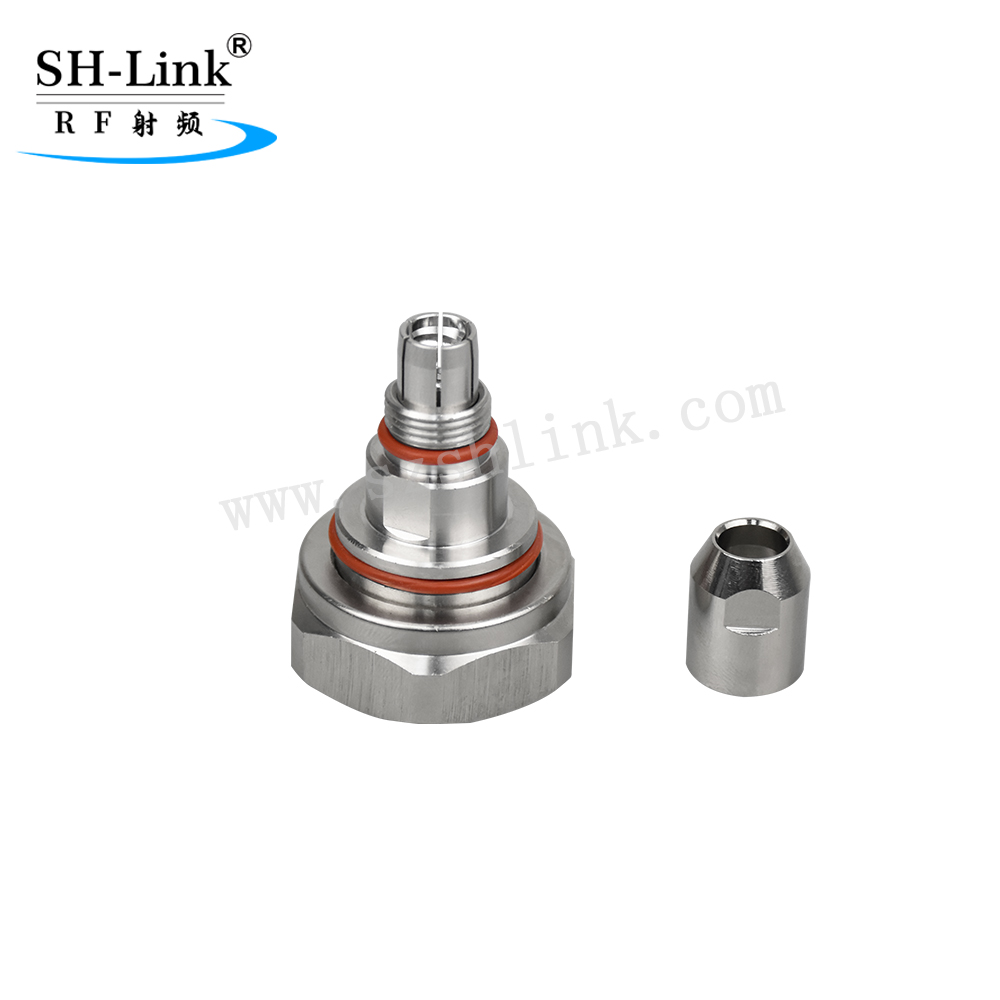

معظم موصلات دينية الذكور تمتثل مع معايير بنفايات والوصول إلى المعايير. سيتم إنهاء موصلات DIN Male في هذه الفئة إلى الكابلات المحورية. تلبي موصلات DIN MENSE الخاصة بنا بترددات راديوية دقيقة ومواصفات صناعة الميكروويف. يتم تصنيع موصل DIN للذكور مع 50 أوم مقاومة. تتوفر موصلات الذكور DIN في إصدارات الزاوية اليمنى أو الزاوية اليمنى، بالإضافة إلى خيارات خالية من التثبيت. تم تصميم هذه الموصلات الذكور DIN لبرماج / لحام / ملحقات العقص / اللحام.
المعايير المعمول بها | IEC 60169-4 / DIN47223 / CECC22190 |
رقم المنتج. | موصل الدين |
مستوى تصميم المنتج | موصل عالمي (المستوى 2) |
الكهرباء | |
مقاومة مميزة | 50 أوم |
نطاق الترددات | DC-7.5GHZ. |
VSWr. | ≤ 1.10@dc-2.2 جيجا هرتز ≤ 1.15@2.2-3 جيجا هرتز ≤155dbc @ 2 × 43DBM (20W) |
فقدان الإدراج | ≤0.15db@200 ميجاهرتز |
عازل تحمل الجهد | ≥2500V RMS، 50 هرتز، على مستوى سطح البحر |
المقاومة العازلة | ≥10000mω. |
مقاومة التواصل | مركز الاتصال 0.4 mω الاتصال الخارجي ≤1.0 mω |
ميكانيكي: | |
متانة | دورات التزاوج ≥500. |
المواد د والطلاء: | |
الجسم | النحاس، ثلاثي سبيكة |
عازل | ptffe. |
مركز الموصل | الفوسفور البرونزي، AG |
البيئة: | |
نطاق درجة حرارة | -45 ℃ ~ + 85 ℃ |
معدل الحماية | IP 67. |
بنفايات | متوافق |
موصل الدين
النوع N هو نوع من موصلات الطاقة المنخفضة إلى المتوسطة مع اقتران المسمار. يحتوي المعاوقة على نوعين: 50ω و 75ω. خاصية الموصل هو موثوقية عالية، وأداء اهتزاز كبير، والأداء الميكانيكي والكهربائي ممتاز إلخ. يتم استخدامه في اتصال كابل محوري RF في أداة الراديو، معدات الاتصال، اختبار الميكروويف ونظام إطلاق الأرض في ظرف الاهتزاز والطقس العاصف. باستخدام كابل شبه جامد أو شبه المريث، سيكسب هذا النوع أصغر VSWR، والتردد يمكن أن يصل إلى 11 جيجا هرتز وبعد
من بيك آب للتسليم، نتبع الإجراءات الموحدة لمنع التسليم الخاطئ
